El Uso del Cable Heliax de 1/2″ Superflex Hansen 1-2S en Telecomunicaciones

El cable Heliax de 1/2″ Superflex Hansen 1-2S es un cable coaxial de alto rendimiento, ampliamente utilizado en sistemas de telecomunicaciones, especialmente en la conexión de antenas de radio base con equipos de radiofrecuencia (RF). Este cable se destaca por su diseño robusto, flexibilidad y baja pérdida de señal, siendo ideal para aplicaciones de alta frecuencia.

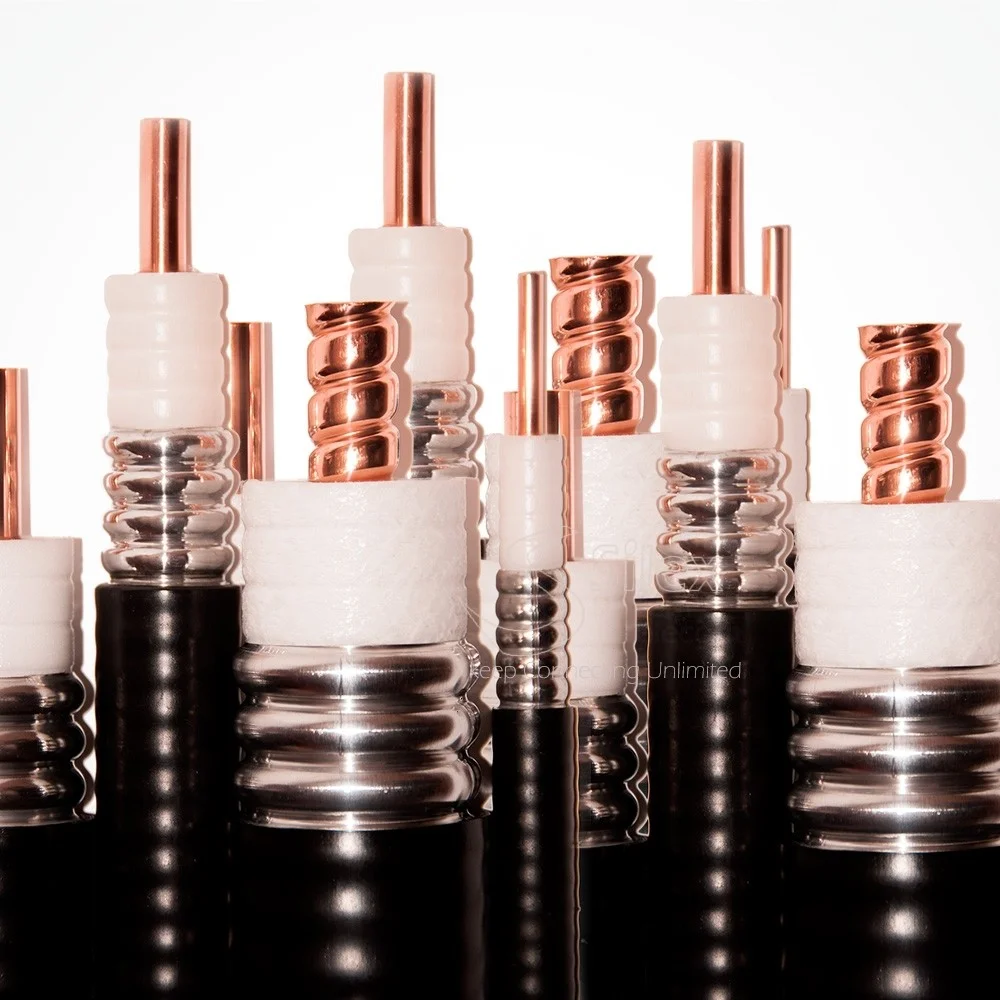

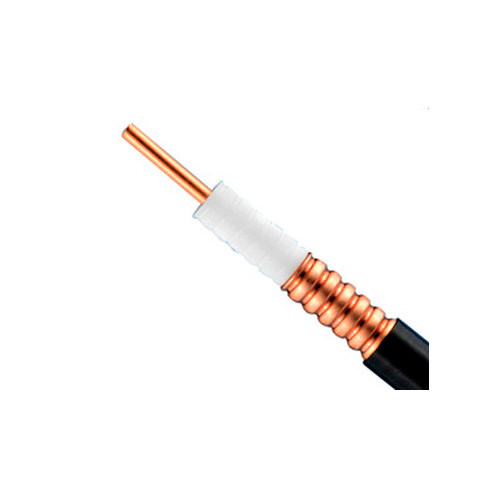

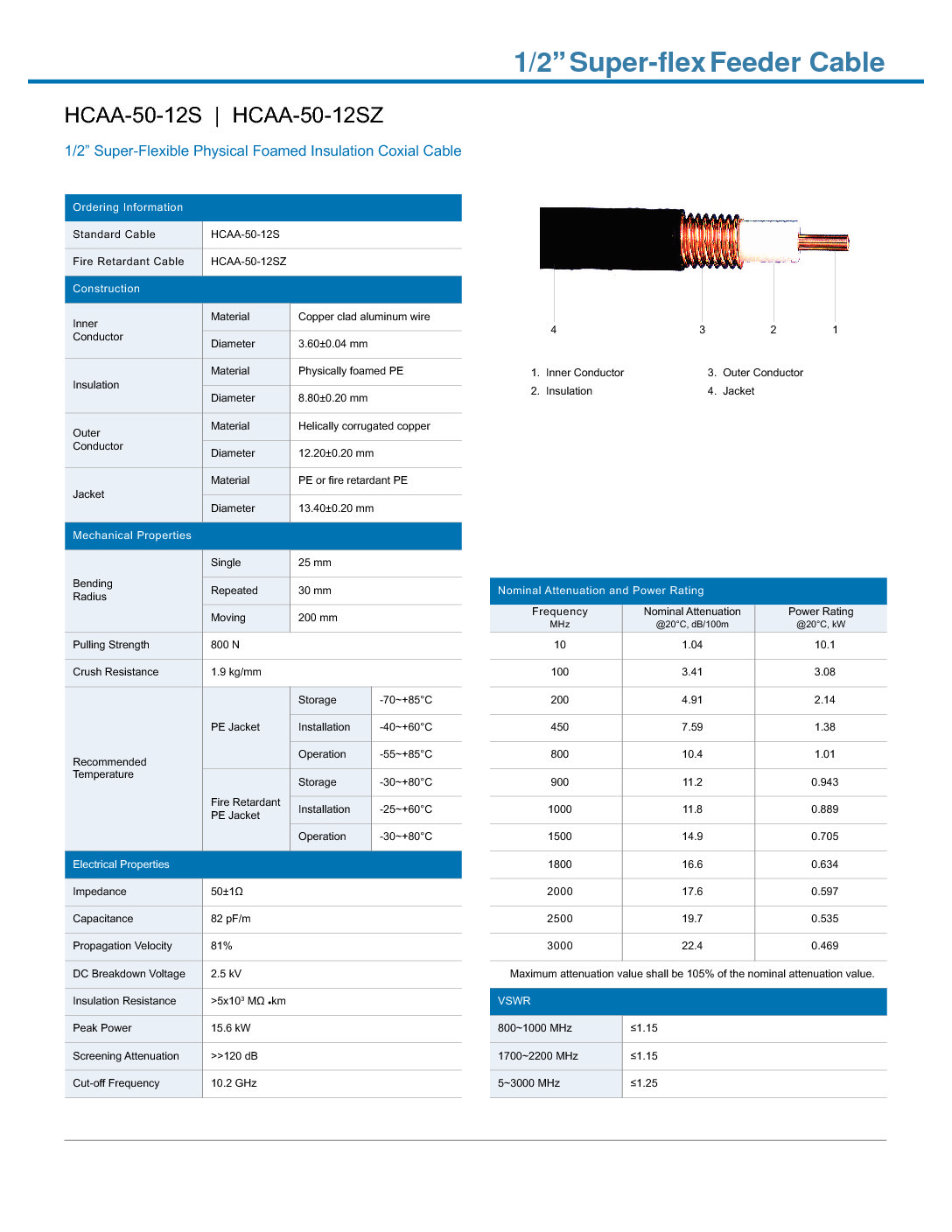

Características del Cable Heliax de 1/2″ Superflex Hansen 1-2S

1. Tamaño y diseño:
   • Tiene un diámetro de 1/2 pulgada, lo que combina robustez y maniobrabilidad. Su diseño superflexible facilita su instalación en espacios reducidos y en configuraciones complejas.
2. Materiales de alta calidad:
   • Conductor central: Hecho de cobre o aleación de cobre, garantizando una transmisión eficiente de señales.
   • Dieléctrico: Espuma de polietileno, que minimiza las pérdidas de señal.
   • Blindaje: Tubo corrugado de aluminio o cobre, que protege contra interferencias electromagnéticas (EMI).
   • Cubierta exterior: Resistente a rayos UV, humedad y condiciones climáticas extremas.
3. Impedancia estándar: 50 ohms, ideal para la transmisión de señales de radiofrecuencia.
4. Baja atenuación: Diseñado para garantizar una pérdida mínima de señal, incluso en largas distancias.

Usos Principales del Cable Heliax

El cable Heliax de 1/2″ Superflex Hansen 1-2S se utiliza en diversas aplicaciones de telecomunicaciones y transmisión de datos, tales como:

• Conexión de antenas de radio base: En sistemas de redes celulares (3G, 4G, 5G) para transmitir señales entre la antena y los equipos de radio.
• Sistemas DAS (Distributed Antenna Systems): Distribución de señales en interiores, como edificios, centros comerciales y estadios.
• Radiodifusión: Transmisión de señales de radio y televisión.
• Enlaces de microondas: Comunicación punto a punto en sistemas de alta frecuencia.
• Redes inalámbricas Wi-Fi: Como parte de sistemas de distribución de señal.

Tipos de Conectores para el Cable Heliax de 1/2″ Superflex Hansen 1-2S

Para garantizar una conexión confiable y eficiente, este cable utiliza conectores coaxiales diseñados específicamente para cables de 1/2″. Los más comunes son:

1. Conectores tipo N:
   • Utilizados en aplicaciones de mediana potencia. Son compactos y cuentan con un sistema roscado para asegurar una conexión firme.
2. Conectores 7/16 DIN:
   • Diseñados para aplicaciones de alta potencia y entornos exigentes. Su tamaño más grande y diseño robusto ofrecen alta resistencia mecánica.
3. Conectores 4.3-10:
   • Más pequeños que los 7/16 DIN, pero igual de efectivos en sistemas de alta frecuencia. Son ideales para instalaciones donde el espacio es limitado.
4. Conectores tipo SMA o TNC:
   • Conexiones de precisión utilizadas en aplicaciones de menor tamaño.

Estos conectores están diseñados para minimizar las pérdidas de señal y proteger contra interferencias externas.

Cómo Instalar los Conectores en el Cable Heliax Usando Crimping

La instalación de conectores en el cable Heliax de 1/2″ Superflex Hansen 1-2S requiere herramientas y pasos específicos para garantizar una conexión duradera y eficiente. A continuación, se detalla el proceso:

Herramientas Necesarias

1. Cortador de cable:
   • Para realizar cortes limpios en el extremo del cable.
2. Pelacables coaxial:
   • Herramienta especializada para retirar las capas del cable (cubierta exterior, blindaje y dieléctrico) sin dañar el conductor central.
3. Crimpeadora (herramienta de compresión):
   • Diseñada para crimpear la férula del conector de manera precisa.
4. Llave de torque:
   • Para apretar el conector con la presión recomendada.
5. Medidor de continuidad o analizador de señales:
   • Para verificar la calidad de la conexión.

Pasos para la Instalación

1. Preparación del Cable:
   • Corte limpio: Utilice el cortador de cable para recortar el extremo del cable de manera uniforme.
   • Pele el cable: Con el pelacables coaxial, retire cuidadosamente la cubierta exterior, dejando expuesto el blindaje corrugado y el conductor central. Asegúrese de no dañar las capas internas durante este proceso.
   • Limpieza: Limpie las partes expuestas del cable para eliminar residuos o partículas.
2. Colocación del Conector:
   • Deslice la férula: Introduzca la férula (pieza metálica del conector que se crimpea) sobre el extremo del cable.
   • Inserte el cuerpo del conector: Introduzca el conductor central dentro del pin central del conector, asegurándose de que encaje correctamente.
   • Ajuste el blindaje: El blindaje corrugado debe estar en contacto con la parte metálica del conector para garantizar la continuidad eléctrica.
3. Crimpado del Conector:
   • Crimpadora: Coloque la férula en la herramienta de crimpeo y aplique presión según las especificaciones del fabricante del conector. Esto asegura una conexión mecánica sólida entre el conector y el cable.
   • Verifique la fijación: Confirme que la férula está firmemente ajustada y que el conector no presenta movimientos.
4. Ajuste Final:
   • Torque del conector: Use una llave de torque para apretar la rosca del conector al nivel recomendado (generalmente entre 15 y 20 libras-pulgada para conectores tipo N o DIN).
   • Pruebas: Realice una prueba de continuidad o use un analizador de señales para verificar la calidad de la conexión, asegurándose de que no haya pérdidas de señal o interferencias.

Beneficios del Crimping en Conectores Heliax

• Conexión Sólida: El proceso de crimpado garantiza una unión firme y duradera entre el cable y el conector.
• Eficiencia: Minimiza las pérdidas por atenuación, asegurando una transmisión confiable de señales.
• Facilidad de Instalación: Con las herramientas adecuadas, el proceso es rápido y sencillo.
• Durabilidad: Resiste vibraciones y condiciones climáticas extremas, ideal para entornos exigentes como torres de telecomunicaciones.

Conclusión

El cable Heliax de 1/2″ Superflex Hansen 1-2S es una solución confiable y eficiente para aplicaciones de telecomunicaciones y transmisión de RF. Su instalación con conectores mediante crimping asegura una conexión de alta calidad, minimizando pérdidas y garantizando el máximo rendimiento en antenas de radio base y otros sistemas de telecomunicaciones.
