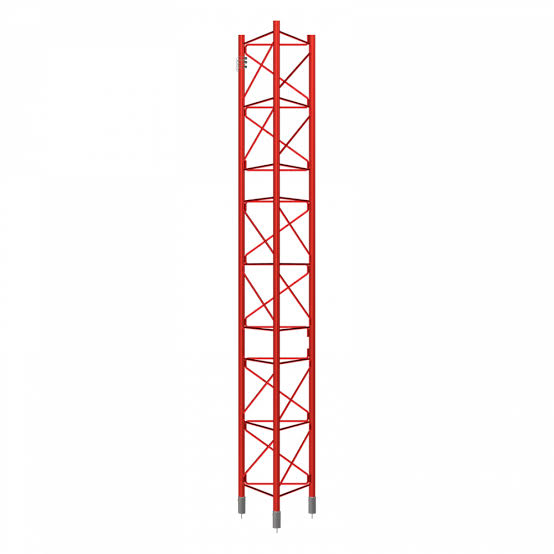

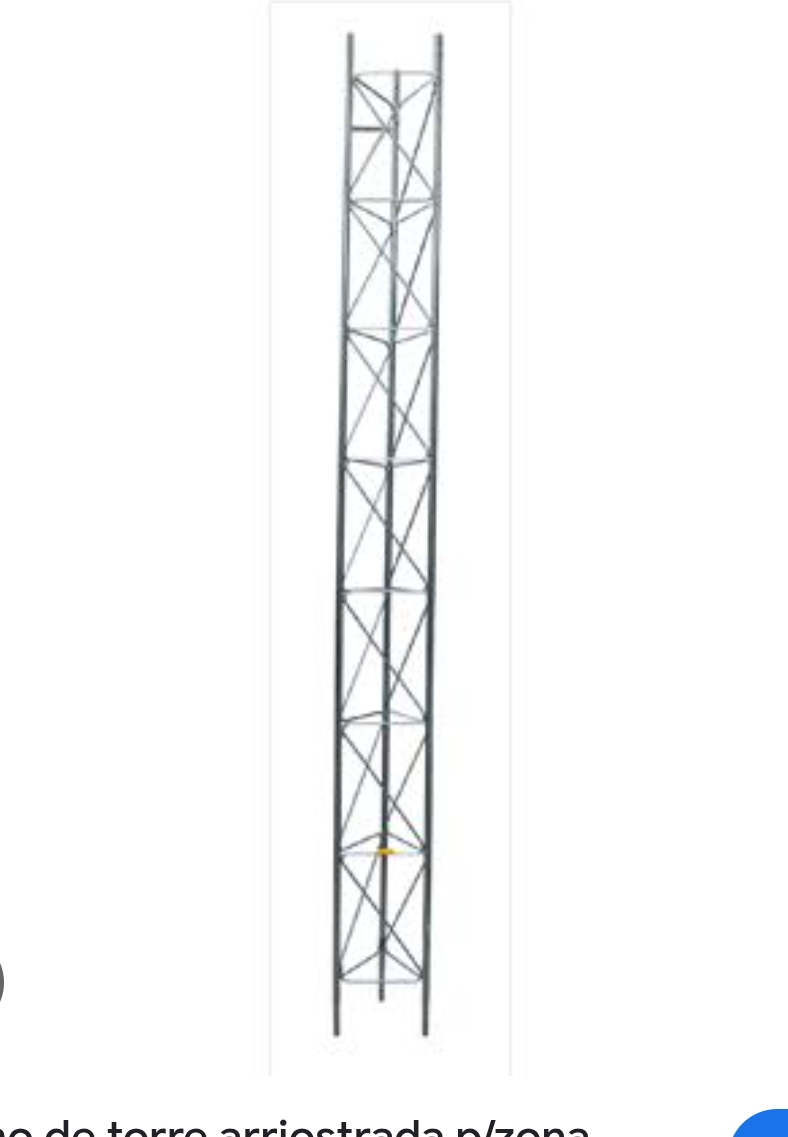

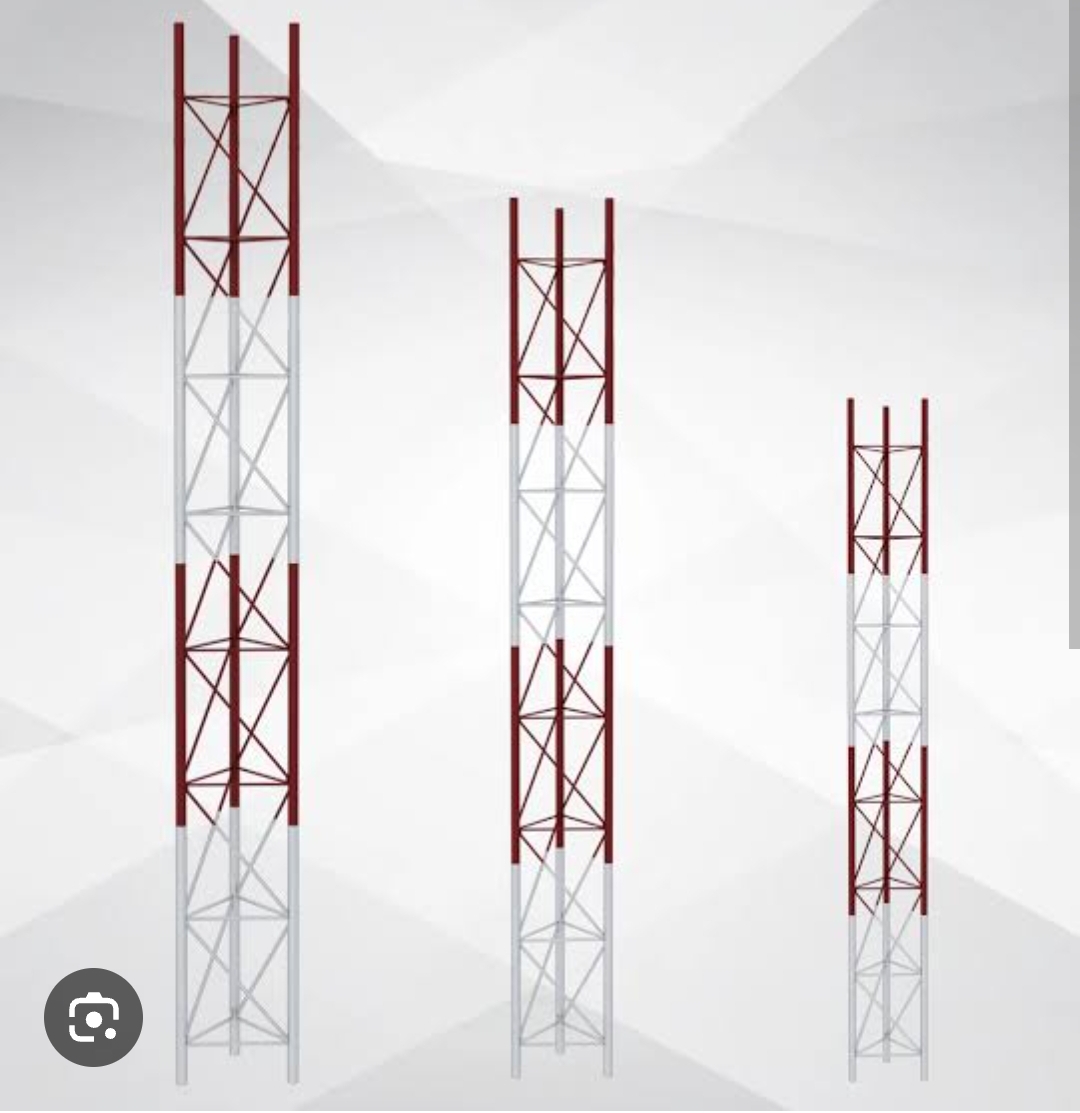

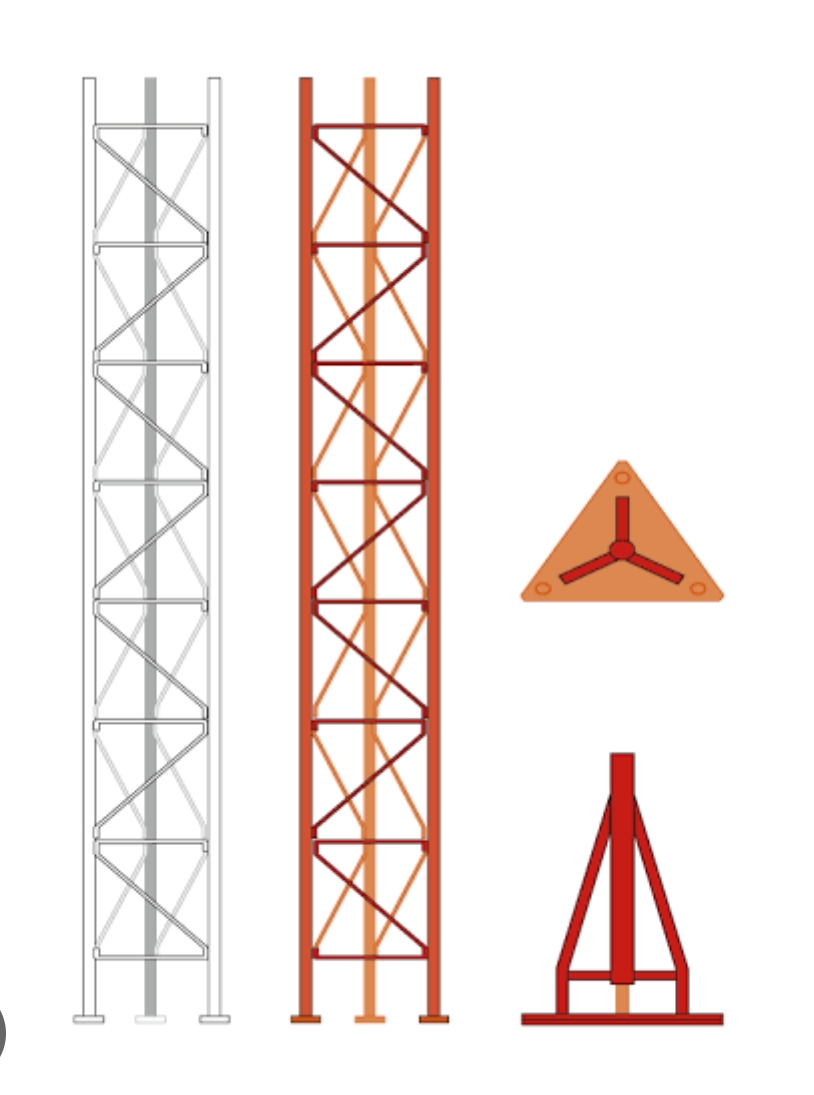

Torre Arriostrada TZ45
Para equipo ligero
Estas torres están formadas por secciones de tres metros y armadas con elementos redondos en forma de zig-zag, unidas con soldadura de arco eléctrico tipo microalambre de 0.035”, galvanizadas por inmersión en caliente.
Soportan vientos de aproximadamente 130 kilómetros/hora.
1. ¿Qué es una Torre Arriostrada?
Una torre arriostrada es una estructura metálica que se sostiene mediante cables de arriostramiento (cables tensados) que proporcionan estabilidad lateral frente a vientos u otras cargas. Son comunes en telecomunicaciones para instalar antenas, equipos de radio, microondas, etc
2. Fabricación de la Torre Arriostrada TZ45
Materiales:
– Usualmente acero galvanizado para evitar corrosión.
– Elementos estructurales: perfiles tubulares o ángulos de acero.
– Cables de acero de alta resistencia para el arriostramiento.
Proceso:
1. Diseño estructural: Se calculan dimensiones, cargas máximas, puntos de anclaje y tensiones.
2. Corte y conformado: Se cortan y moldean los perfiles de acero según planos.
3. Soldadura y ensamblaje: Se unen las piezas para formar los tramos de la torre.
4. Galvanizado: La torre y componentes son sumergidos en zinc fundido para protección.
5. Preparación de cables: Se seleccionan y preparan cables de acero con tensores y anclajes.
6. Transporte y montaje: Se transportan las piezas al sitio y se ensamblan, instalando cables tensores para asegurar estabilidad
3. Usos en Telecomunicaciones
La Torre Arriostrada TZ45 se utiliza principalmente para:
– Soporte de antenas de radio y microondas: Para enlaces punto a punto que requieren altura y estabilidad.
– Estaciones base de telefonía móvil: Instalación de antenas para cobertura celular.
– Antenas de transmisión y recepción: En radio FM, TV, sistemas de emergencia y redes privadas.
– Equipos de transmisión satelital: Sostenimiento de antenas parabólicas o paneles.
– Sensores y equipos meteorológicos: A veces se instalan sensores en torres para monitoreo ambiental.
Ventajas de la Torre Arriostrada TZ45
– Alta resistencia al viento: Los cables arriostrados permiten torres más esbeltas y altas.
– Costo eficiente: Menos material estructural que una torre autoportante.
– Fácil mantenimiento: Los componentes son accesibles para inspección y reparación.
– Flexibilidad: Se puede desmontar y trasladar si es necesario.
Si necesitas información técnica más detallada o planos específicos de la TZ45, normalmente los fabricantes o proveedores de torres te pueden facilitar manuales o fichas técnicas.
¿Quieres que te ayude con ejemplos de fabricantes, o detalles técnicos más específicos?
¡Perfecto! Aquí tienes ambas opciones sobre torres arriostradas para que elijas o uses según te convenga:
Detalles Técnicos Específicos de Torres Arriostradas
– Altura típica: Desde 20 hasta más de 100 metros, depende del proyecto.
– Perfil estructural: Generalmente ángulos o perfiles tubulares de acero ASTM A36 o equivalente.
– Galvanizado: Sumergido en zinc fundido (galvanizado en caliente) para protección anticorrosiva.
– Cables de arriostramiento: Acero de alta resistencia (por ejemplo, grado 1770 MPa), con tensores y anclajes diseñados para cargas de viento y peso.
– Fundaciones: Bases de concreto armado con anclajes embebidos para transmisión de carga.
– Normativas aplicables:
– TIA-222 (Estados Unidos) para diseño de torres de telecomunicaciones.
– Eurocódigos para estructuras en Europa.
– Normas nacionales según país (por ejemplo, NOM en México).
– Cálculos estructurales:
– Resistencia al viento (velocidad máxima local).
– Resistencia sísmica.
– Carga muerta (peso propio + antenas).
– Factor de seguridad según normativas.
– Montaje:
– Ensamblaje en tramos modulares.
– Instalación de cables tensores en anclajes a tierra, con tensores ajustables para mantener estabilidad.
– Inspección periódica para revisión de corrosión y tensión en cables.
